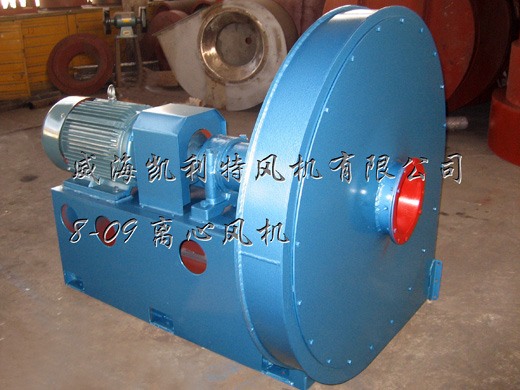

8-09型化鐵爐專用高壓離心風機，適合于1、2、3、5、7L/h熔化率的化鐵爐鼓風性能要求。該風機還可作為各種熔爐、鍛冶爐的鼓風用，也適應于輸送空氣及無腐蝕性、不自然、不含有粘性物質的氣體。輸送介質溫度不超過80℃，介質中所含的塵土及硬質細顆粒不大于150mg/m3。
型式：
8-09風機為單吸入，機號有№6.8A、7.1A、8D、8.5D、9D共5個機號；9-12風機為單吸入，機號有№6.8A、7.1A、7.7A、8D、9D共5個機號。
8-09、9-12型風機均可制成順時針旋轉或逆時針旋轉兩種型式。從電動機一端正視，如葉輪按順時針方向旋轉，稱順時針旋轉風機，以“順”表示；按逆時針方向旋轉，稱逆時針旋轉風機，以“逆”表示。
風機的出口位置以機殼的出口角度表示，“順”、“逆”風機均可制成0°、90°、180° 三種角度。
結構：
8-09、9-12風機由葉輪、機殼、進風口、傳動組、密封件、機座等組成對于8-09機號采用局部組裝結構，其它機號采用整體結構。
1）葉 輪 葉型按新的前向風機理論進行設計。葉輪成形后經靜、動平衡校正，因此運轉平穩可靠。
2）機 殼 用普通鋼板焊接成蝸形殼整體。進風口 制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
3）進風口 制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
4) 傳動組 由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。對于8-09型№7.1D 、№8D采用滾動軸承潤滑脂潤滑，對于8-09型№8.5、9采用滾動軸承潤滑油潤滑。
風機性能的選擇與應用
(1)8-09、9-12型風機性能表中所列參數是t=20℃，A大氣壓力，pa=101.3×103，氣體密度ρ=1.2kg/m3狀態下的空氣介質進行計算的。
(2) 選購注意事項 用戶選購風機前，應對化鐵爐的實際工況（主要時是指壓力參數）進行測定。再按照化鐵爐的熔化率及所需風量、風壓進行選用，使所購風機符合實際需要，以免發生不匹配情況。
9-12型 風量范圍：1700~11411m3/h
風壓范圍：11590~21931Pa
8-09型
風量范圍：675~6049m3/min
風壓范圍：10523~20736Pa
性能表
|
型 |
機號 |
傳動 |
轉速 |
序號 |
全壓 |
流量 |
所需功率 |
電動機 |
聯軸器 |
附 件 |
|||
|
(Pa) |
(r/min) |
(KW) |
型 號 |
功率 |
螺栓GB799-88 |
螺母GB6170-86 |
墊圈GB96-85 |
||||||
|
9-12 |
6.8 |
A |
2930 |
1 |
11590 |
1700 |
9.32 |
Y160S2-2 |
15 |
|
M16×400 |
M16 |
16 |
|
2 |
11820 |
2160 |
11.59 |
||||||||||
|
3 |
12000 |
2620 |
13.57 |
||||||||||
|
4 |
12140 |
3080 |
15.93 |
Y160L-2 |
18.5 |
||||||||
|
5 |
12120 |
3540 |
18.27 |
||||||||||
|
6 |
11980 |
4000 |
20.55 |
Y180M-2 |
22 |
||||||||
|
7 |
11740 |
4460 |
22.60 |
||||||||||
|
9-12 |
7.1 |
A |
2900 |
1 |
12347 |
2074 |
12.10 |
Y160M2-2 |
15 |
|
M16×400 |
M16 |
16 |
|
2 |
12661 |
2658 |
15.02 |
||||||||||
|
3 |
12807 |
3000 |
16.43 |
Y160L-2 |
18.5 |
||||||||
|
4 |
12896 |
3242 |
18.02 |
||||||||||
|
5 |
13024 |
3826 |
21.14 |
Y180M-2 |
22 |
||||||||
|
6 |
12935 |
4410 |
24.30 |
Y200L1-2 |
30 |
||||||||
|
7 |
12739 |
4990 |
27.65 |
||||||||||
|
9-12 |
7.7 |
A |
2900 |
1 |
14543 |
2349 |
15.81 |
Y180M-2 |
22 |
|
M16×400 |
M16 |
16 |
|
2 |
14887 |
3010 |
19.60 |
||||||||||
|
3 |
15171 |
3671 |
23.52 |
Y200L1-2 |
30 |
||||||||
|
4 |
15319 |
4332 |
27.59 |
||||||||||
|
5 |
15220 |
4993 |
31.72 |
Y200L2-2 |
37 |
||||||||
|
6 |
14985 |
5654 |
36.07 |
||||||||||
|
7 |
14583 |
6315 |
40.40 |
Y255M-2 |
45 |
||||||||
