一、用途

        4-79型離心通風機可用于一般工廠及大型建筑物的室內通風換氣,既可用來輸送氣體,也可用來輸出氣體。輸送氣體的種類為空氣和其他不自然的、對人體無害的、對鋼鐵材料無腐蝕性氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體的溫度不得超過80℃。

        二、型式

        風機可制成順時針旋轉和逆時釘旋轉兩種形式，從電動機一端正視風機，葉輪順時針旋轉，稱為順旋風機，以“順”表示；按逆時針旋轉，稱為逆旋風機，以“逆”表示。

        風機的出口位置，以機殼的出風口角度表示。4-79型風機№3~12在出廠時均做成一種形式，使用單位根據要求再安裝成所需要的位置，定貨時不需證明?！?出風口位置調整范圍0°~225°，間隔是45°。№3.5~6出風口位置調整范圍三種角度0°~225°，間隔是22.5°，№3~6的傳動方式為A式傳動；№7~8出風口位置調整范圍0°~180°，風機間隔是22.5°，№7~8的傳動方式為C式傳動； №10~20傳動方式為E式傳動，出風口位置制成固定的三種：調整范圍三種角度0°、90°、180°，不能調整，定貨時須注明?！?0~20的雙進風型式均制成出風口位置制成固定的三種：調整范圍三種角度0°、90°、180°，傳動方式為E式傳動，定貨時須注明。

        三、結構

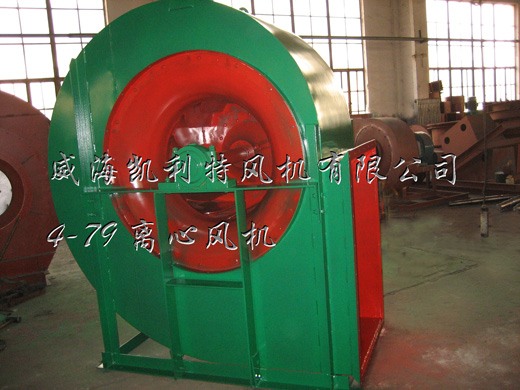

        4-79型風機中的№3~6風機主要由葉輪、機殼、進風口等部分配直聯電動機而組成；№7~20除具有上述部分外，還有傳動組部分等。

        （1）葉輪由16個后傾的圓弧形薄板型葉片、曲線型前盤和平板型后盤組成，均用鋼板制造，并經動平衡校正，空氣性能良好、效率高、噪音低、運轉平穩。
        （2）機殼制成兩種不同型式，№3~12機殼做成整體，不能拆開；№14~20的機殼制成兩開式，沿中分水平面分成二半，由螺栓聯接。
        （3）進風口制成整體，裝入風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

        （4）傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。

        四、安裝、使用、調式

        (1) 使用、調試 在使用時，常常發生流量過多或不足的現象，產生這種現象的原因很多，如果是在使用過程中發生流量時大時小的現象，主要由于管網中的阻力時大時小，或風機在飛動區工作等緣故；如果是在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，主要由于管網堵塞。

        在風機新安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點：
        1) 管網阻力實際值與計算值相差過大。由一般管網特性方程式P=KQ2可知，如實際值K小于計算值K時，則流量增大；若實際值K大于計算值K則流量減小。
        2) 選擇時未考慮風機本身全壓偏差值△P的影響。當風機全壓為正偏差時，則流量增大；為負偏差時，則流量減少。

        在風機新安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除。
        1) 利用調節裝置調節流量。
        2) 改變風機的轉速調節流量。
        3) 調換壓力較高的或較低的風機調節流量。
        4) 改變管網阻力系數調節流量。

        必須指出的是：一般都采用節流裝置來調節流量，但當實際流量比所需流量大得很多時，這種方法浪費電力過多，如條件允許，通常用降低風機轉速或調換壓力較低的風機。

        當節流裝置全開時，流量仍嫌過小，此時節流裝置已失去節流作用，故應設法改變管網，使阻力系數減少，以增加流量，也可采用提高風機轉速和調換壓力較高的風機，但電動機直聯和聯軸器聯接的風機一般都不能改變轉速，只有帶傳動的風機可以改變帶輪直徑來增減轉速，但風機的最大轉速不可超過性能表上之最大轉速。
